클라이언트-서버 구조와 서블릿 Servlet

🎯 웹서비스의 작동원리와 MVC 패턴에서 서블릿의 역할과 특징을 알아본다.







클라이언트 - 서버 구조

---



사용자(Client)가 웹 브라우저에서 url 주소를 입력하면 서버(Server)에 페이지를 요청(Request)하게 된다. 서버는 사용자가 요청한 HTML, JSP, 서블릿 파일을 검색해서 클라이언트의 요청에 응답(Response)한다. 서버에 클라이언트가 요청한 파일이 없을 경우 404 Not Found 에러를 표시한다.







URL 구조

---

URL(Uniform Resource Locator)이란 웹 서버가 인터넷에 존재하는 자원을 검색하고 해석하는데 필요한 네트워크 서비스의 표현식을 의미한다.

주소창에 www.naver.com만 입력해도 뒤에 이런 구조가 만들어진다. 주소창에서 엔터치는 순간 웹 애플리케이션을 서비스하는 서버의 컴퓨터 주소(IP 또는 도메인주소)로 찾아가고, 포트번호로 웹서버를 찾은 뒤 index.html파일을 달라고 요청하게 된다.

index.html은 서버가 서비스하는 자원 정보(URI)를 의미하며 서버는 해당 파일을 갖고있어야 하고 이걸 찾아서 사용자에게 응답한다. 사용자 브라우저에서 응답을 보내면 이제 하나의 요청과 응답 처리가 끝난다.







HTTP 프로토콜

---

클라이언트와 서버의 통신규약을 의미한다.

특징 1. 무연결 통신방식

TCP통신 후 클라이언트의 요청에 서버가 응답하면 TCP 연결을 끊어버린다. 하나의 요청에 대한 하나의 응답이 처리되고 나면 연결이 끊어진다. 이게 커넥션리스 방식이다.

특징 2. 무상태 통신방식

요청할 때마다 서로 다른 연결로 인식되어서 요청 간 상태정보가 유지되지 않는 특성이 있다.



주소창에 url을 입력하고 요청을 보내면 인터넷창 밑에 이런 문구가 잠깐 뜨고 사라진다. 응답처리하고 연결을 끝내는 모습이다.







HTTP Request 요청정보

---

클라이언트가 웹 브라우저에서 URL을 입력하거나 어떤 링크를 눌러서 원하는 서비스를 요청하면 요청정보가 발생되어 서버에 전달된다.

요청 정보 구조

요청 라인 : 요청방식 및 요청 url과 HTTP 버전 정보를 갖는다.

요청 헤더 : 웹브라우저 정보, 언어, 인코딩방식, 요청 서버 정보 등과 같은 추가 정보를 갖는다.

요청 본체 : 요청에 필요한 데이터를 갖는다. 폼태그 안에 입력된 값들인 파라미터 정보를 의미한다.







HTTP method 요청방식

---

method는 클라이언트가 서버에 요청을 하는 동작 방식을 의미한다. GET, POST, PUT, DELETE 등이 있다.

get방식

http://127.0.0.1:5500/target.html?userid=김길동&passwd=1111

일반적으로 주소를 입력하거나 하이퍼링크가 포함된 개체를 클릭하는 방식이다. 요청헤더로 전송되며 문자열 정보를 함께 요청하는 경우 URI 뒤에 '?'물음표 기호를 붙이고 문자열 정보를 붙여서 전송한다. 만약 이 문자열이 중요한 정보를 담고있을 경우 모든 데이터가 노출되기 때문에 위험하다. 따라서 데이터를 단순하게 빠른 속도로 요청할 때 사용한다.

post 방식

http://127.0.0.1:5500/01form.html

데이터를 요청 바디에 숨겨서 안보이게 전송하는 방법이다. 따라서 중요한 정보는 POST방식으로 전송한다. 그런데 이 방식은 body에 숨기면서 인코딩을 해버리기 때문에 서버에서 사용 시 디코딩 처리를 해야하므로 번거로움 있고 상대적으로 속도가 느리다.







HTTP Response 응답정보

---

응답정보의 상태 라인은 HTTP 버전, 상태코드, 상태코드 설명을 담고있다. 요청 처리를 성공할 경우 상태코드 200을, 서버가 요청 URI를 찾지 못한 경우 404를, 서버 프로그램의 실행 오류는 500을 나타낸다.







웹 컴포넌트( Web Component )

---

1) HTML 컴포넌트 ( 정적:static )
2) JSP 컴포넌트 ( 동적: dynamic )
3) Servlet 컴포넌트 (동적: dynamic )

웹컨테이너가 이클립스의 톰캣 역할이다. 사용자가 요청한 정보를 찾아서 클라이언트에게 전송하는 역할을 한다.







MVC 패턴

---

애플리케이션을 세 가지 영역으로 구분해 작업을 분리함으로써 서로간의 결합도 최소화해 유지보수 효과를 높인다.



모델

웹 어플리케이션의 비즈니스 로직을 담당하는 모듈로서 일반 자바 클래스로 구현된다. 데이터베이스 연동 시 필요한 dao, dto클래스 파일들에 해당된다. 서비스와 데이터베이스 처리를 담당한다.



뷰

사용자에게 보여질 화면 구성을 담당하며 JSP로 구현된다. 모델의 데이터를 html로 보여주거나 사용자가 입력하는 화면 구성을 담당한다.



컨트롤러

모델과 뷰를 관리하는 역할이며 서블릿으로 구현한다. 요청다음에 보여줄 화면 선택 작업이나 사용자가 입력한 데이터 검증하거나 출력하는 작업 등을 담당한다. 실제 자바코드와 거의 비슷하다.







서블릿이란?

---

• 자바기반의 웹 컴포넌트로서 java 확장자를 갖는다.
• 클라이언트의 요청에 의해서 동적으로 실행된다. 따라서 다양한 클라이언트 요구 사항을 처리할 수 있다.
• 서블릿은 반드시 웹 컨테이너에 의해서 관리되며, 스레드로 동작되어 효율적인 요청처리가 가능하다.
• MVC 패턴의 Controller 역할로서 서블릿이 사용된다.







서블릿 파일 만들기

---

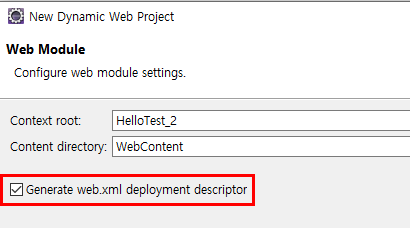

새 Dynamic Web 프로젝트를 생성한다. 만들 때 계속 Next를 클릭한 뒤 web.xml 생성에 체크해야 한다.



프로젝트에서 오른쪽마우스를 클릭해 서블릿 파일을 만든다.



패키지 경로와 클래스 네임을 설정한다.



사용자 요청 주소를 수정하거나 추가할 수 있다.



두겟과 두포스트 메소드 두개만 주로 사용한다.



서블릿 파일이 src 폴더 및 패키지 안에 생성되었다.





서블릿 코드 보기

@WebServlet("/HelloTest")

어노테이션 안에 들어간 내용이 사용자 요청 주소가된다. →서블릿매핑



protected void doGet(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        response.getWriter().append("Served at: ").append(request.getContextPath());
    }

protected void doPost(HttpServletRequest request, HttpServletResponse response) throws ServletException, IOException {
        doGet(request, response);
    }

사용자 요청방식이 GET 방식이라면 doGet() 메소드를 호출하게 된다. 어떤 방식으로 요청되건 처리할 내용은 똑같기 때문에 처리 코드를 한군데에만 만들어놓고 doPost()에선 doGet()을 호출해서 사용한다.







서블릿 맵핑

---

클라이언트가 서블릿에 접근할 수 있는 경로를 지정해주는 두가지 방법이다.



@WebServlet 어노테이션 이용

XML 파일을 이용하여 환경설정 및 추가정보를 등록하는 방법 대신에 자바코드에 직접 서블릿 경로를 지정하는 방법이다. 클래스 앞에 지정해준다.



web.xml에 url 매핑하기

<servlet>
    <servlet-name>HelloTestServlet</servlet-name>
    <servlet-class>com.controller.HelloTestServlet</servlet-class>
</servlet>
<servlet-mapping>
    <servlet-name>HelloTestServlet</servlet-name>
    <url-pattern>/xxx</url-pattern>
</servlet-mapping>

<servlet>태그 안에 앞으로 사용할 서블릿의 별명과 서블릿의 실제 클래스 이름을 작성한다. <servlet-mapping>태그 안에는 서블릿 태그에서 지정한 서블릿 별명과 서블릿을 실행할 때 사용할 url을 지정한다. 위 코드에선 /xxx가 서블릿의 url 경로가 된다.







😜 NEXT : Servlet의 요청과 응답처리 알아보기
